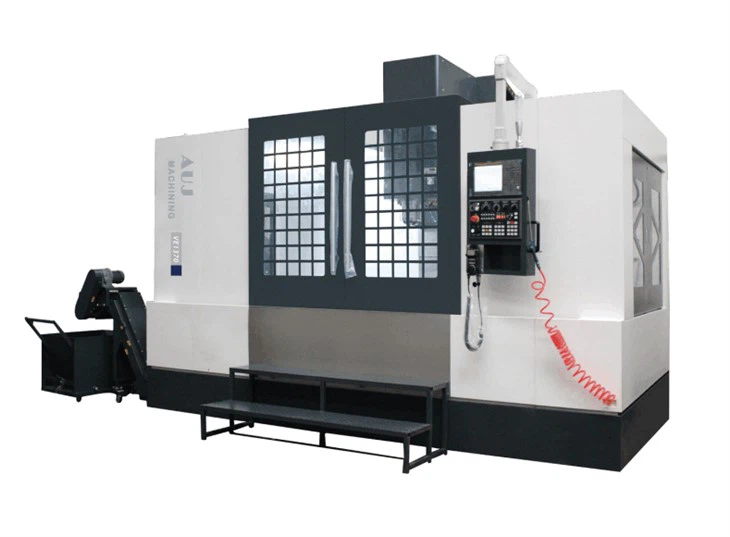

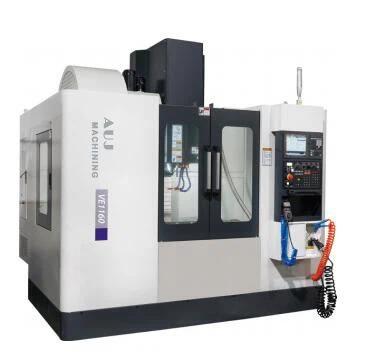

Trzyliniowe pionowe centrum obróbcze VE

Obszar zastosowania Zastosowanie: lotnictwo, motoryzacja, formy, przemysł stoczniowy, elektromechanika, obrabiarki, poligrafia, tekstylia i inne gałęzie przemysłu produkujące maszyny. 1. W trójosiowej osi X/Y/Z zastosowano precyzyjne liniowe szyny ślizgowe, aby zapewnić dokładność pozycjonowania maszyny podczas...

Wyślij zapytanie

Funkcja

Pole aplikacji

Stosowane: poziome 5-osiowe centrum obróbcze Lotnictwo, motoryzacja, formy, przemysł stoczniowy, elektromechaniczny, obrabiarki, poligraficzny, tekstylny i inny przemysł produkujący maszyny, 3-osiowa frezarka CNC.

product-838-641

1. Pionowe centrum maszynowe, trójliniowe pionowe centrum obróbcze wykorzystuje trójosiowe, precyzyjne liniowe szyny ślizgowe X/Y/Z, aby zapewnić dokładność pozycjonowania maszyny podczas pracy z dużą prędkością. 3-osiowa frezarka CNC;

2. Wytrzymałe pionowe centrum obróbcze Tokarka CNC do obróbki skrawaniem. Kluczowe części tej obrabiarki, takie jak łoże i wrzeciono, wykonane są z żeliwa Mihanna. Po dynamicznej analizie elementów skończonych 3D ma dobrą stabilność i wysoką wytrzymałość, zapewniając stabilną i niezawodną dokładność cięcia przy dużej prędkości. Pionowe centrum maszynowe, poziome 5-osiowe centrum obróbcze;

3.W trójosiowej śrubie kulowej przekładni zastosowano tajwańską śrubę kulową z parą nakrętek klasy C3, a łożyska po stronie silnika i tylnej części śruby kulowej wykorzystują importowaną kombinację specjalnych szybkich łożysk klasy P4, pionowe centrum obróbcze CNC,

Trójosiowa śruba kulowa jest wstępnie rozciągnięta i ma stabilną pracę. Zainstalowano mechanizm podporowy w celu poprawy wydajności osiowego przenoszenia mocy Tokarka CNC Tokarka małe pionowe centrum obróbcze;

4. Bardzo szeroka podstawa, poszerzone i przedłużone siodło. Konstrukcja kolumny w kształcie człowieka ma solidną konstrukcję, skutecznie utrzymującą stabilność i nośność podczas szybkiego przemieszczania pionowego centrum obróbczego CNC;

5. W trójosiowej prowadnicy liniowej zastosowano europejską prowadnicę rolkową klasy P, która może przenosić duże obciążenia i szybko się poruszać, aby zapewnić dokładne pozycjonowanie Pionowe centrum obróbkowe o dużej wytrzymałości;

cechy produktu

Trójliniowe pionowe centrum obróbcze Ve nadaje się do obróbki płyt, płyt, form i małych skomplikowanych części. Karta załadunkowa może zakończyć frezowanie, wytaczanie, wiercenie, gwintowanie i wycinanie gwintów oraz inne procesy. Precyzyjna szyna i śruba pociągowa służą do realizacji cięcia z dużą prędkością. Produkty 3C, sprzęt, części samochodowe, przemysł sprzętu medycznego to szeroko stosowane małe pionowe centra obróbcze.

VE-640 VE-850 VE-855 VE-1055 VE-1160 VE-1370 VE-1580
Rozmiar stołu roboczego	Mm	700X420	1000X500	1000X550	1200X550	1200X600	1400X700	1600X800
Maksymalne obciążenie	Kg	400	600	700	700	900	1600	1800
Sloty T	Mm	4X14X84	5X18X90	5X18X90	5X18X90	5X18X100	5X18X100	7X22X110
Zakres przetwarzania
Maksymalny skok Tabie-Xaxt	Mm	600	800	800	1000	1100	1300	1500
Maotmum tavel ofslding sett-yads	Mm	400	500	550	550	600	700	800
Maotmum tavel ofspinde-Zaots	Mm	450	500	550	550	600	700	750
Daunca femapindleind, aby obudzić powierzchnię	Mm	150-600	150-650	150-680	150-680	150-720	120-820	190-890
Głównej osi
Główne specyfikacje		BT40	BT40	BT40	BT40	BT40/BT50	BT40/BT50	BT40/BT50
Tryb wrzeciona		Typ pasowy/bezpośredni	Typ pasowy/bezpośredni	Typ pasowy/bezpośredni	Typ pasowy/bezpośredni	Typ pasowy/bezpośredni	Typ pasowy/bezpośredni	Typ pasowy/bezpośredni
Prędkość wrzeciona	obr./min	10000/12000	10000/12000	10000/12000	10000/12000	8000/10000/12000	6000/10000/12000	6000/10000/12000
Szybkie podawanie
Oś X	m/min	48	48	36	36	30	30	30
Oś Y	m/min	48	48	36	36	30	30	30
Oś Z	m/min	48	48	36	36	30	24	24
Moc silnika
Silnik wrzeciona	kW	55-75	75-11	11-15	11-15	11-15	15-18.5	15-185
Oś X	kW	15	1.8	3	3	3	3	3
Oś Yaxis	kW	1.5	1.8	3	3	3	3	3
Zaxis (Zax)	kW	3	3	3	3	3	3	3
Parametry przechowywania narzędzi
Baza Dao	T	24	24	24	24	24	24	24
Waga biblioteki noża	Kg	8	8	8	8	8	8	8
Długość narzędzia	Mm	300	300	300	300	300	300	300
Maksymalna średnica całkowita	Mm	78-120	78-120	78-120	78-120	78-120	78-120	78-120
Sposób usuwania wiórów		Płukanie tylne pod wysokim ciśnieniem	Płukanie tylne pod wysokim ciśnieniem	Układ podwójnej helisy	Układ podwójnej helisy	Układ podwójnej helisy	Układ podwójnej helisy	Układ podwójnej helisy
Waga	Kg	3800	5600	5800	6000	6800	8200	12000
Całkowite wymiary	Mm	2000X2176X2430	2550X2250X2550	2700X2450X2550	2700X2450X2550	2950X2530X2600	850X2730X2900	4050X2930X3200
