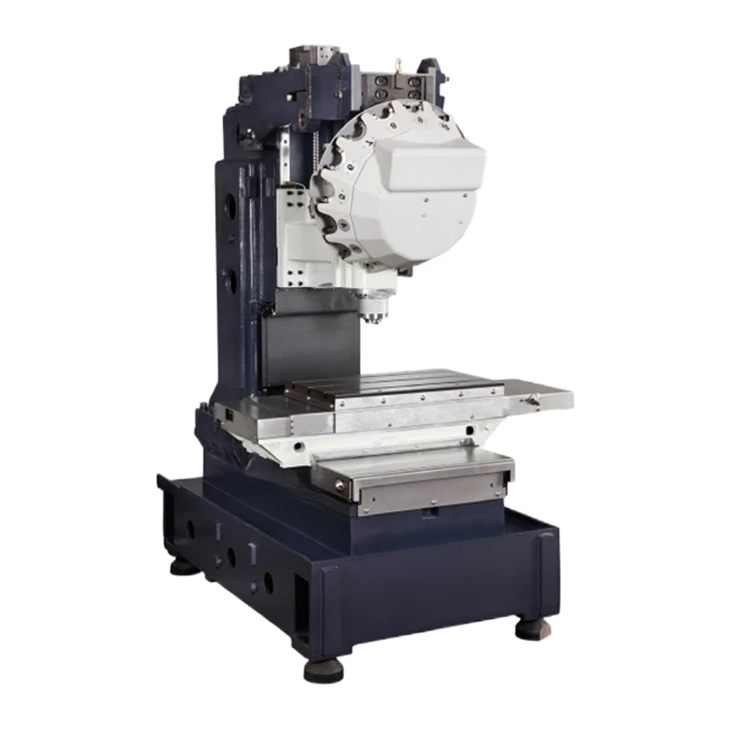

Pionowe centrum obróbcze (AUJ-T1000)

Cechy produktu Centrum obróbcze Zastosowanie do produkcji precyzyjnej obróbki małych części. Różne złożone 2-3 - modele wypukłe, frezowanie, wiercenie, wytaczanie, gwintowanie itp. Szybka frezarka CNC. Maszyna VMC Maszyna ma prędkość 68 metrów i korzysta z biblioteki serwonarzędzi, co znacznie oszczędza...

Wyślij zapytanie

Funkcja

cechy produktu

Centrum obróbcze Ma zastosowanie do produkcji precyzyjnej obróbki małych części. Różne złożone 2-3 - modele wypukłe, frezowanie, wiercenie, wytaczanie, gwintowanie itp. Szybka frezarka CNC.
Maszyna VMC Maszyna ma prędkość 68 metrów i korzysta z biblioteki serwonarzędzi, co znacznie oszczędza czas przetwarzania w centrum obróbczym.

Najważniejsze informacje techniczne serii T

1.Wysokoobrotowa frezarka CNC, wysokoobrotowa, precyzyjna wiertarka T. Główne części konstrukcyjne wykonane są z wysokiej jakości żeliwa, połączenie jest stabilne, a jakość jest gwarantowana na stałe centrum obróbcze CNC.

2.Trójosiowy wspornik szynowy, może wytrzymać duże obciążenia, szybki ruch,zapewnić dokładność pozycjonowania, maszyna VMC.

3.Centrum obróbcze CNC,Szybka śruba wyciszająca, szyna wyciszająca zapewniająca efekt termicznymniejsze odkształcenia, wysoka dokładność.

4. Frezarka pionowa CNC, wrzeciono z prostym złączem, wysoka wydajność, bez utraty mocy paska Frezarka pionowa CNC.

Wiertarka 5.T o wysokiej prędkości i wysokiej precyzji, kompaktowa i duża prędkość jest odpowiednia dla różnych gałęzi przemysłu.

product-1048-836

			AUJ-T500	AUJ-T600	AUJ-T700	AUJ-T1000
Wycieczka	Skok trójosiowy X, Y, Z	Mm	500/400/300	600/400/300	700/500/330	1000/500/330
Wycieczka	Odległość pomiędzy czubkiem wrzeciona a powierzchnią roboczą	Mm	150-450	150-450	150-480	150-480
Osiowy	Odległość między środkiem wrzeciona a powierzchnią prowadzącą osi Z	mm	420	420	550	550
Osiowy	X, Y, Z poruszają się szybko	mm/min	X/Y/Z6000	X/Y/Z6000	X/Y/Z6000	X/Y/Z4800
stoł warsztatowy	Pasza tnąca	Mm	1000	1000	1000	1000
	Rozmiar tabeli	mm	600X400	700X400	900X400	1100X500
	Maksymalne obciążenie stołu	Kg	250	250	350	400
Wrzeciono bezpośrednie	Szerokość wymiaru rowka T x numer rowka x rozstaw		14X3X100	14X3X100	14X3X100	18X5X125
	średnica wrzeciona	obr./min	20000	20000	12000	15000
	Stożek otworu głównego wału	mm	100	100	100	120
	Rozmiar stołu roboczego		BT30	BT30	BT30	BT30
	Moc wrzeciona (moc)	kW	5.5	5.5	7.5	7.5
Biblioteka noży	Liczba narzędzi skrawających	T	16	16	16	16
	Maksymalna waga narzędzia	Kg	3	3	3	3
	Czas wymiany narzędzia (narzędzie na narzędzie)	S	1.3	1.3	1.3	1.3
Precyzja Obrabiarek	Dokładność pozycjonowania	mm	±0.003/300	±0.003/300	±0.003/300	±0.003/300
Precyzja Obrabiarek	Wielokrotna dokładność pozycjonowania	Mm	±0.0025	±0.0025	±0.0025	±0.0025
Informacje ogólne	Ciężar maszyny	Kg	3300	3500	4000	4800
	Ślad mechaniczny (długość X szerokość X wysokość)	Mm	1600X2100X2400	1800X2100X2400	2000X2100X2400	2600X2200X2400
	Zapotrzebowanie na energię	Kva	15	15	15	15
	Zapotrzebowanie na ciśnienie powietrza	Rocznie	6	6	6	6
